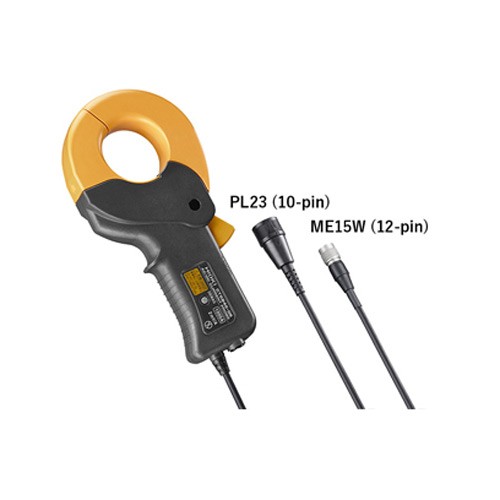

高精度大电流,可单手一键开合,简单的钳形设计
● 适用于环境试验中,使用温度范围广-40℃~+85℃ ● 振幅精度±0.3%,相位精度±0.1°的高精度钳式结构 ● DC~20kHz的宽频带 ● 可单手进行开合操作的小巧尺寸,抗震性强的锁键结构 ● 和以前相比大幅降低了导体位置的影响、接近导体的影响、带磁的影响 ● 用于汽车的电池平衡测量,变频器的转换效率评估等
额定电流
AC/DC 1000 A
最大输入电流
1700A,降额范围内
频率特性
振幅: DC~20 kHz, 相位: DC~20 kHz
振幅/相位精度
DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 20 kHz以下规定
消耗功率
7 VA以下 (1000 A/55 Hz测量, 电源±12 V时)
输出电压率
2 mV/A ※本仪器的输出是通过传感器单元输出的AC+DC电压。请连接1 MΩ等的高输入阻抗电压输入设备。
可测量导体直径
φ 50 mm以下
使用温湿度范围
-40°C~ +85°C, 80% rh以下 (不凝结)
电源电压
DC ±11 V~±15 V (通过传感器单元供电, AC100~240 V)
体积及重量
238 W × 116 H × 35 Dmm, 990 g, 线长3 m
附件
使用说明书×1,标识带×6,携带包×1
单独使用电流传感器时的供电;4ch,带计算功能、波形/RMS输出
单独使用电流传感器时的供电;1ch,带波形/RMS输出
单独使用电流传感器时的供电;1ch,带波形输出
线两端都有绝缘BNC 连接器,并连接至输入模块上的绝缘BNC连接器。 长1.6m
适用于 9268/9269; BNC- BNC,1.5m长
电流传感器连接头10pin-12pin转换
5m, 12pin - 12pin
电流传感器连接器12pin - 10pin转换
转换电缆 9318 连接 9272至9279 和8940
